Los cilindros hidráulicos son componentes esenciales de la maquinaria moderna y desempeñan un papel fundamental en industrias que van desde la construcción y la agricultura hasta la fabricación y el transporte. A menudo llamado actuadores lineales , los cilindros hidráulicos convierten energía hidráulica en fuerza mecánica , lo que permite que las máquinas de servicio pesado se muevan, levanten, empujen y realicen operaciones precisas. Su alta relación fuerza-tamaño, versatilidad y durabilidad los hacen indispensables en aplicaciones industriales y de ingeniería.
Cuáles son Cilindros hidráulicos ?
A cilindro hidráulico es un actuador mecánico que produce movimiento lineal y fuerza mediante el uso de fluido hidráulico presurizado, generalmente aceite. A diferencia de los actuadores eléctricos o neumáticos, los cilindros hidráulicos pueden generar una fuerza muy alta en un diseño compacto, lo que los hace ideales para maquinaria pesada.
Componentes clave
- Barril del cilindro: El cuerpo hueco principal en el que se mueve el pistón.
- Pistón: Convierte la presión hidráulica en movimiento mecánico.
- Vástago del pistón: Transfiere movimiento a las partes móviles de la máquina.
- Sellos: Asegúrese de que el fluido hidráulico permanezca dentro del cilindro y mantenga la presión.
- Tapas finales: Asegure el cilindro y proporcione puntos de montaje.
Cómo funcionan los cilindros hidráulicos
Los cilindros hidráulicos funcionan basándose en ley de pascal , que establece que la presión aplicada a un fluido confinado se transmite por igual en todas las direcciones. La operación implica:
- El fluido hidráulico ingresa al cilindro. bajo presión.
- La presión empuja el pistón , provocando un movimiento lineal.
- El vástago del pistón se extiende o se retrae , transfiriendo fuerza a la maquinaria conectada.
Los sistemas hidráulicos modernos incluyen bombas, depósitos y válvulas para controlar el flujo, la presión y la velocidad, permitiendo un funcionamiento preciso y suave.
Tipos de cilindros hidráulicos
Los cilindros hidráulicos están disponibles en varios tipos según su diseño y aplicación:
| Tipo de cilindro | Operación | Aplicaciones comunes | Ventajas |
| De simple efecto | La presión hidráulica extiende el pistón; Retracción mediante resorte o fuerza externa. | Elevación sencilla, gatos, prensas. | Diseño simple, bajo costo. |
| Doble efecto | La presión hidráulica controla tanto la extensión como la retracción. | Excavadoras, cargadoras, maquinaria industrial. | Control de movimiento preciso, versátil |
| Telescópico | Múltiples etapas anidadas para un mayo unlcance | Volquetes, grúas, plataformas aéreas. | Viaje largo con almacenamiento compacto |
| Sin vástago | El pistón se mueve sin que sobresalga el vástago. | Sistemas con espacio limitado, transportadores | Viajes largos y eficientes en el espacio |
Aplicaciones de cilindros hidráulicos
Los cilindros hidráulicos son ampliamente utilizados debido a su fuerza, confiabilidad y precisión :
- Maquinaria de construcción: Las excavadoras, topadoras, grúas y cargadoras dependen de cilindros para excavar, levantar y mover materiales pesados.
- Fabricación y automatización: Las máquinas prensadoras, las máquinas de moldeo por inyección y los sistemas robóticos utilizan cilindros para un movimiento controlado y repetible.
- Agricultura: Los tractores, cosechadoras y arados emplean cilindros hidráulicos para ajustar los implementos y realizar tareas pesadas de manera eficiente.
- Transporte: Los camiones volquete, montacargas y camiones de basura utilizan cilindros para levantar, inclinar y mover cargas.
- Marina y aeroespacial: Los cilindros controlan la dirección, los trenes de aterrizaje, las escotillas y otras piezas móviles pesadas.
Ventajas de utilizar cilindros hidráulicos
- Salida de fuerza alta: Capaz de mover o levantar cargas pesadas con una estructura compacta.
- Precisión y control: Las válvulas de control de flujo permiten un control preciso de la velocidad, la fuerza y la posición.
- Durabilidad: Diseñado para soportar entornos de trabajo hostiles y funcionamiento continuo.
- Versatilidad: Disponible en múltiples tamaños, tipos y configuraciones de montaje.
- Eficiencia Energética: Los sistemas hidráulicos pueden distribuir energía de manera eficiente entre múltiples cilindros.
- Personalización: Los cilindros se pueden adaptar en cuanto a longitud de carrera, presión y montaje para adaptarse a maquinaria específica.

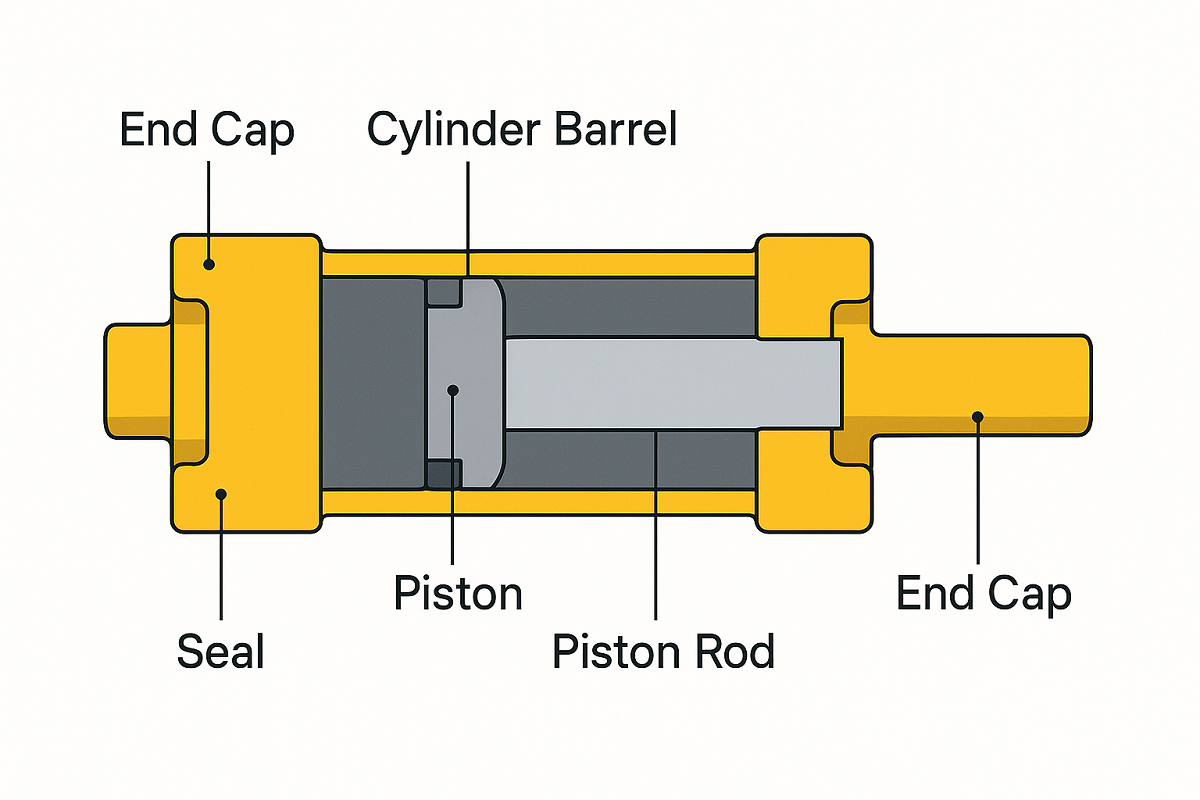

Diagrama visual de un cilindro hidráulico.
------------------------- | Tapa final | ------------------------- | Sello | ------------------------- | Barril cilíndrico || ------------------- || | Pistón | || ------------------- | ------------------------- | vástago del pistón | -------------------------
Figure 1: Basic structure of a hydraulic cylinder showing key components.Conclusión
Los cilindros hidráulicos son los poder detrás de la maquinaria moderna , convirtiendo la presión hidráulica en movimiento lineal controlado. Son cruciales en la construcción, la manufactura, la agricultura, el transporte y la industria aeroespacial. Al comprender los diferentes tipos, principios operativos y aplicaciones de cilindros hidráulicos, los ingenieros y operadores pueden maximizar eficiencia, confiabilidad y seguridad en operaciones de maquinaria.
Ya sea un Cilindro de simple efecto para tareas de elevación sencillas. or a Cilindro telescópico de doble efecto para equipos de construcción pesados. , estos actuadores son el núcleo del control de movimiento industrial, proporcionando tanto fuerza y precisión .
